 Floor Hinge - 6300, 8300, Series |
 |
|
|
|
|
Application
|
Model
|
DoorSize
W×H(mm)
|
DoorWeight
(kg)
|

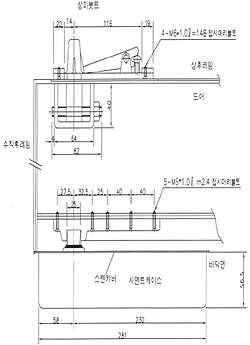

Cement Case size
|
|
Non-stop
|
Stop(90°)
|
Lenght
|
Wide
|
Height
|
|
Aluminum,
wooden door
|
M6200ALN
|
M6200ALS
|
900×2100
|
80
|
281
|
127
|
56.5
|
|
Glass,
Steel door
|
M6300ALN
|
M6300ALS
|
950×2100
|
105
|
281
|
127
|
56.5
|
|
M8300ALN
|
M8300ALS
|
950×2100
|
105
|
281
|
127
|
56.5
|
|
M8400ALN
|
M8400ALS
|
1050×2400
|
120
|
281
|
127
|
56.5
|
|
M8500ALN
|
M8500ALS
|
1050×2400
|
185
|
281
|
127
|
56.5
|
외형
공학적인 안정감과 함께 섬세하며 특히 용량에 비해
크기가 작아 시공이 편리합니다.
품질
제품을 구성하고 있는 각 부분은 그 기능에 적합하게
재질 선택 및 정밀가공 되었으며 주요 부품인 특수한
하트모양의 캠은 수입품 특수강(SCM)으로 특수
가공하여 내구성이 뛰어나며 작동이 부드럽고
장기간 사용하여도 폐쇄 위치 변화가 없습니다.
작동온도
건물의 외부벽에 접하는 Floor hinge는 내한성에
문제가 많이 발생하므로 어떻한 악조건에서도
영향을 받지 않고 작동이 가능하도록 유압의
유동점이 -40℃ 이하인 것을 사용하였습니다.
속도조정
출입인의 안전 및 문이 닫힐 때 진동없이 부드럽게
정지 하도록 Valve의 속도조정 범위를 크게하여
관성력을 줄이고 M8300,8400,8500형은 밸브를
2개 사용으로 2단 속도조절이 가능합니다.
시공의 편리성
크기가 작고 두께는 50mm의 박형으로 시공이
간편하며 다섯개의 body조정볼트는 시공후에도
손쉽게 문의 좌우 조정이 용이하며 국내실정에 맞게
ML, DL, AL-Arm을 갖추어 어떠한 문에도시공이
가능합니다. |  |
|
|
