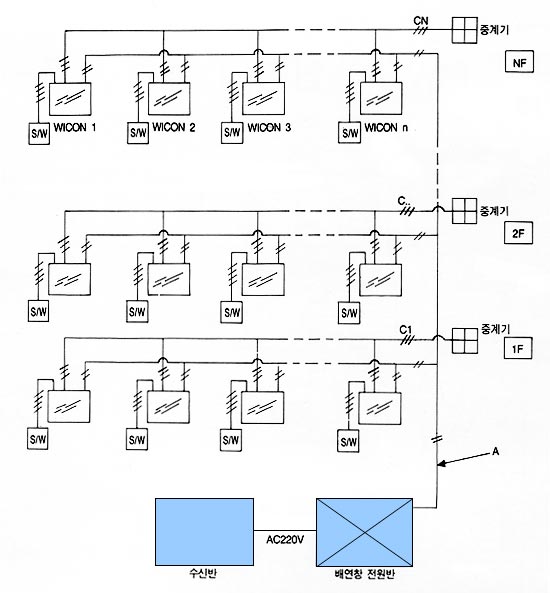

전기배선도





전기배선도


  R형 수신반일 경우


  R형 수신반일 경우
1. A-> 전원공급선 : 2가닥이 필요하며 전선의 굵기(단면적)는 다음과 같이 구한다.
    DC24Vㆍ단면적(Dmm') = 0,02 × L × N.L = 전선길이(m).N = 1개 제어구역 OPERATOR댓수
2. C..CN-> 조작 및 확인용 전선이며 각층(제어구역)당 1.6mm 3가닥씩 배선한다.
3. 모든 전선은 HIV선을 사용함을 원칙으로 한다.
